대영파워펌프

상품간략정보

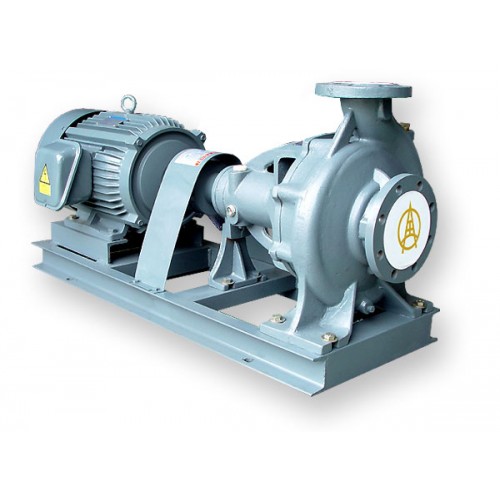

편흡입 볼루우트펌프

상품 선택옵션 0 개, 추가옵션 0 개

판매가격 0원

제조사	아전펌프
사양	아전펌프
원재료	편흡입 볼루우트펌프
배송방법	대신화물, 경동화물
배송비	기본 착불, 대형제품은 당사 직접배송

구매기능

상품 정보

상품 상세설명

특징

* 유량, 양정의 표준화로 넓은 사용범위
* 외형치수의 통일로 타사제품과 호환성이 유리합니다.
* 유량, 양정이 표준화되어 있어 어떠한 사양에서도 최고의 효율을 낼 수 있습니다.
* 부품의 표준화로 최대의 호환성 유지
* 토출구경이 중아 상부에 위치하여 배관 하중의 안정성과 가동시 Balance 유지
* Back pull out 구조로 분해시 설비배관의 해체없이 펌프 수리가 유리합니다.
* 용도에 따라 패킹 및 M/S 사용 가능
* 그랜드 패킹의 구리스패킹을 자사 제품은 누수 및 흡입 불량에 우수한 테프론을 사용하여 제품의 품질을
...향상시켰습니다.
* KSB7501(소형 볼루우트펌프) 규격에 유량, 양정에 최고의 효율을 낼 수 있게 설계되었 있습니다

용도

* 일반 산업용
* 화학 공업용
* 농업 관개용
* 토목 공사용
* 공업용수 이송용
* 양식장 해수이송용
* 급수시설 및 빌딩용 건물의 냉온수 순환용

표준사양

형 식	ASV
토출량	..최대 9㎦/min
전양정	..최대 80m
온 도	..최대 90℃까지(90~140℃는 특별제작)
회전수	..2900, 1450, 960rpm(50Hz) ..3500, 1750, 1160rpm (60Hz)
구 경	..40~200mm(흡입구경 기준)
회전방향	..구동축에서 보아 시계방향
후랜지	..KSB 1511(10Kg/㎠), RF형

표준부속품
* 공통베드(Base Plate)
* 카플링(Coupling)
* 카프링카바(Copling Cover)

사양

형 식 Model	흡입 구경 Suc.	토출 구경 Dis.	회 전 수 1750 rpm								베어링 규 격	M/S규격 (m/m)
			동 력		토출량 Q (㎥min)	전양정 H (m)	토출량 Q (㎥min)	전양정 H (m)	토출량 Q (㎥min)	전양정 H (m)
			HP	Kw	토출량 Q (㎥min)	전양정 H (m)	토출량 Q (㎥min)	전양정 H (m)	토출량 Q (㎥min)	전양정 H (m)
160-40×32	40	32	1	0.75	0.07	13	0.12	11.5	0.17	8	3605ZZ	φ28
200	40	32	2	1.5	0.07	20	0.12	18	0.17	13
160-50×40	50	40	2	1.5	0.15	13	0.25	11.5	0.35	8
200			3	2.2		20		18		16
250			5	3.7		32		29		26	6307ZZ	φ35
160-65×50	65	50	3	2.2	0.3	13	0.5	11.5	0.7	8	6305ZZ	φ25
200			5	3.7		20		8		16	6305ZZ	φ25
250			7.5	5.5		32		29		26	6307ZZ	φ35
160-80×65	80	65	5	3.7	0.6	13	1.0	11.5	1.4	8	6305ZZ	φ25
200			7.5	5.5		20		18		16	6305ZZ	φ25
250			15	11		32		29		26	6307ZZ	φ35
315			20	15		47		45	1.2	44	6309ZZ	φ40
200-100×80	100	80	10	7.5	1.0	19	1.58	17	2.1	12	6306ZZ	φ30
250			20	15		32		29		26	6307ZZ	φ35
315			30	22		49		46		42	6309ZZ	φ40
200-125×100	125	100	20	15	1.2	19	2.5	17	3.4	12	6307ZZ	φ35
250			25	19		32		29		26	6307ZZ	φ35
315			50	37		49		46		42	6309ZZ	φ40
200-150×125	150	125	20	15	2.4	18	4.0	15	5.2	8	6307ZZ	φ35
250			40	30		31		28		23	6309ZZ	φ40
315			60	45		47		44		34	6310ZZ	φ40
250-200×150	200	150	60	45	4.0	31	6.33	29	9.0	23
315	200	150	100	75	4.0	47	6.33	44	9.0	32

외형치수

형 식 Model	흡입 구경 Suc.	토출 구경 Dis.	Moter		ASV 외형치수 (Outline dimensions)														중량 (kg)
형 식 Model	흡입 구경 Suc.	토출 구경 Dis.	HP	Kw	a	f	M	L1	L2	L3	H	h1	h2	h3	B	B1	A	F	중량 (kg)
160-40×32	40	32	1	0.75	80	350	270	710	130	410	450	160	180	235	310	280	20	M16	32
200	40	32	2	1.5	80	350	317	710	130	410	450	160	180	235	310	280	20	M16	36
160-50×40	50	40	2	1.5	80	350	270	740	130	480	415	160	180	235	310	280	30	M16	33
200			3	2.2	85	350	317	740	130	480	415	160	180	235	310	280			38
250			5	3.7	105	430	369	860	120	620	493	185	233	260	370	340			50
160-65×50	65	50	3	2.2	100	350	340	740	130	480	415	160	180	235	310	280	30	M16	35
200			5	3.7	100	350	369	740		480	435	160	200	235	310	280			41
250			7.5	5.5	105	430	444	860		620	487	182	230	257	370	340			50
160-80×65	80	65	5	3.7	100	350	369	800	130	540	435	160	200	235	330	295	25	M16	38
200			7.5	5.5		350	444	800	130	540	470	177	218	252	350	320	32		45
250			15	11		430	595	1100	190	720	523	198	250	273	390	360	32		68
315			20	15	130	490	639	1120	190	740	614	226	288	326	420	380	37		88
200-100×80	100	80	10	7.5	125	370	484	850	115	620	510	184	251	259	390	360	54	M16	65
250			20	15	130	450	639	1100	190	720	592	220	272	320	420	380	38		74
315			30	22	125	490	645	1150	190	770	665	252	313	352	450	410	34		94
200-125×100	125	100	20	15	130	450	639	1100	190	720	590	200	290	300	410	370	37	M16	72
250			25	19	135	450	645	1100	190	720	605	225	280	325	450	410	42		80
315			50	37	145	490	820	1250	200	850	678	256	322	356	450	410	53		102
200-150×125	150	125	20	15	145	450	639	1100	190	720	680	254	326	354	450	410	49	M16	90
250			40	30	150	490	690	1200	200	800	690	250	340	350	460	420	55	M16	102
315			60	45	145	500	820	1250	200	850	775	284	366	409	570	510	32	M16	135
250-200×150	200	150	60	45	163		820	1300	200	850	790	290	375	415	570	510	52	M16	152
315	200	150	100	75	150		854	1350	200	950	850	321	404	446	640	580	24	M16	201

부속품

번호	품 명	재질	수량	번호	품 명	재질	수량
101	케이싱	GC200	1	302	케이싱 O-링	NBR	1
105	회전차	GC200	1	304	랜턴링	BC6	1
106	베어링하우징	GC200	1	305	그린드 패킹	Teflon	1Set
107	베어링 커버	GC200	1	307	라이너링	GC200	2(1)
108	패킹 누르게	GC200	1	401	스터드 볼트	STS304	2
109	패킹 박스	GC200	1	402	육각너트	STS304	2
110	지지대	GC200	1	403	육각볼트	SM20C	8(12)
201	주축	SM45C	1	404	육각너트	SS41	2
204	회전차 키	SM45C	1	*405	오일 씰	NBR	2
205	카프링 키	SM45C	1	406	회전차 와셔	SS41	1
210	물막음턱	NBR	1	*501	메카니컬 씰	-	1
301	볼베어링	STB2	2	*502	메카니컬 씰 커버	-	1
