다단터빈펌프 > 아전펌프

상품간략정보

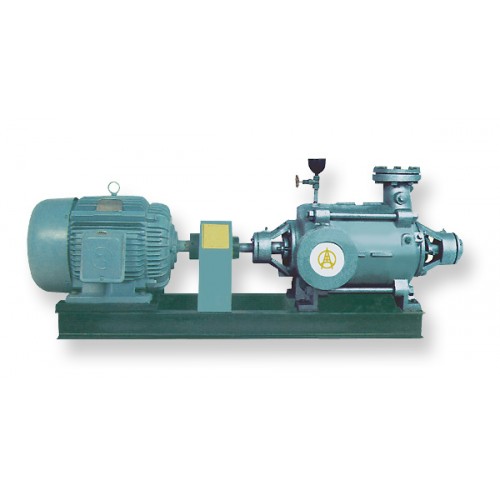

다단터빈펌프

상품 선택옵션 0 개, 추가옵션 0 개

판매가격 0원
제조사 아전펌프
사양 아전펌프
원재료 다단터빈펌프
배송방법 대신화물, 경동화물
배송비 기본 착불, 대형제품은 당사 직접배송

구매기능

  • 상품 정보

    상품 상세설명

    특징

    * 회전차 외측에 안내날개(Guide Vane)가 있어 효율이 높다.
    * 모든 부품이 견고히 제작된 고성능 펌프로서 중요한 위치나 고압을 요하는 곳에 장기간 안심하고
    ..사용할 수 있다.
    * 표준화된 설계로 부품의 호환성이 좋다.
    * 액질의 종류에 따른 특수재질 사용가능(SUS, SC, BC6)
    * 용도에 따라 M/S, Packing 사용가능
    * Ball bearing의 사용으로 벨런스가 양호하여 수명 연장

    용도

    * 상수도용...................................................* 화학공업용
    * 보일러급수용.............................................* 고층건물 급수용
    * 공장 및 고층빌딩용.....................................* 가압, 취수용
    * 소화전용...................................................* 급수시설 및 스프링굴러 냉난방 순환용

    표준사양


    형 식
    AMT(40~65)
    AMT(80~125)
    토출구경
    40, 50 65mm
    80, 100, 125mm
    토 출 량
    0.05~1.5㎥/min
    0.2~5㎥/min
    전 양 정
    5~144m
    10~80m
    회전방향
    모터측에서 보아 시계방향
    온.... 도
    90℃까지 (표준형)
    후 랜 지
    흡입 : 10kg/㎤, 토출 : 20kg/㎤

    사양
    형식
    Model
    구경
    Dia.
    토출량
    Q
    (㎥/min)
    .........단수

    ..사양
    2
    3
    4
    5
    6
    7
    8
    9
    10
    AMT40
    50
    ×
    40
    0.25
    전양정(m)
    24
    36
    48
    60
    72
    84
    96
    108
    120
    동력(HP)
    3
    5
    7.5
    7.5
    10
    10
    15
    15
    15
    AMT50
    65
    ×
    50
    0.4
    전양정(m)
    28
    42
    56
    70
    84
    98
    112
    126
    -
    동력(HP)
    5
    7.5
    10
    15
    15
    20
    20
    25
    -
    AMT65
    80
    ×
    65
    0.65
    전양정(m)
    36
    54
    72
    90
    108
    126
    144
    -
    -
    동력(HP)
    10
    15
    20
    25
    30
    40
    40
    -
    -
    AMT80
    100
    ×
    80
    1.0
    전양정(m)
    46
    69
    92
    115
    138
    161
    -
    -
    -
    동력(HP)
    20
    30
    40
    50
    60
    75
    -
    -
    -
    AMT100
    125
    ×
    100
    2.0
    전양정(m)
    58
    87
    116
    145
    174
    -
    -
    -
    -
    동력(HP)
    50
    75
    100
    125
    150
    -
    -
    -
    -
    AMT125
    150
    ×
    125
    3.0
    전양정(m)
    72
    108
    144
    180
    -
    -
    -
    -
    -
    동력(HP)
    100
    125
    175
    200
    -
    -
    -
    -
    -


    조립단면도 부속품

    번호
    No.
    품 명
    Part Name
    재질
    Material
    수량
    Q''ty
    번호
    No.
    품 명
    Part Name
    재질
    Material
    수량
    Q''ty
    101
    흡입 케이싱
    GC200
    1
    208
    베어링 너트
    SS41
    2
    102
    중간케이싱
    GC200
    S-1
    209
    조임볼트
    SS41
    4
    103
    토출 케이싱
    GC200
    1
    300
    물 막음턱
    NBR
    2
    104
    안내 케이싱1
    GC200
    S-1
    301
    볼 베어링
    STB
    2
    105
    안내 케이싱2
    GC200
    1
    302
    케이싱 O링
    NBR
    S
    106
    회전차
    GC200
    S
    304
    랜턴링
    SS41
    2
    107
    베어링 하우징
    GC200
    2
    305
    글랜드 패킹
    Grease
    packing
    1Set
    108
    베어링 커버
    GC200
    2
    306
    슬리브 O링
    NBR
    2
    109
    패킹 누르개
    GC200
    2
    401
    스터드 볼트
    SM20C
    4
    201
    주축
    SM45C
    1
    402
    육각너트
    SM20C
    4
    202
    슬리브
    BC6
    2
    403
    육각너트
    SM20
    1
    203
    스페이셔 슬리브
    BC6
    2
    404
    와셔
    SS41
    8
    204
    회전차 키
    SM45C
    S
    405
    멈춤링
    SK5
    2
    205
    카프링 키
    SM20C
    1
    * 501
    메카니칼 씰
    -
    2
    206
    간격링
    SS41
    2
    * 502
    메카니칼 씰 커버
    -
    2
